Радарный Уровнемер 3900REX
Характеристики
Радарный уровнемер RTG 3900REX предназначен для применения в системах коммерческого учета при проведении товарных операций или инвентаризации продукции в резервуарных парках.
В состав радарного уровнемера входит основной блок и антенна. Основной блок состоит из взрывобезопасного корпуса, электронного блока, интегрированной клеммной коробки и погодозащитного колпака.
Уровнемер RTG 3900REX базируется на микропроцессорной технологии, обладающей значительно более высокой производительностью, чем в предыдущих радарных уровнемерах. Это позволяет использовать RTG 3900 REX в различных системах передачи данных и обеспечивает выполнение вычислений массы продукта непосредственно в электронном блоке уровнемера.
Все радарные уровнемеры RTG 3900 REX выполнены с учетом интеграции их в измерительную систему для коммерческого учета TRL/2.
Уровнемер RTG 3900REX совмещает функции уровнемера и вычислителя массы.
Отображение результатов измерений на резервуаре осуществляется с помощью выносного дисплейного модуля RDU40.
Преимущества:
- точность ±0,8 мм;
- цифровой эталон и термостабилизация исключают дополнительные погрешности;
- датчики температуры непосредственно подключаются к уровнемеру;
- цифровые входы по HART протоколу для датчиков давления и др.;
- релейные выходы;
- мощный микропроцессор обеспечивает вычисление объема и массы продукта и поддерживает различные протоколы полевых шин, такие как Modbus, Profibus, Field Bus Foundation и др.;
- позволяет выполнять модернизацию эксплуатируемых систем коммерческого учета, построенных на базе электромеханических уровнемеров других фирм.
Конструкция уровнемера

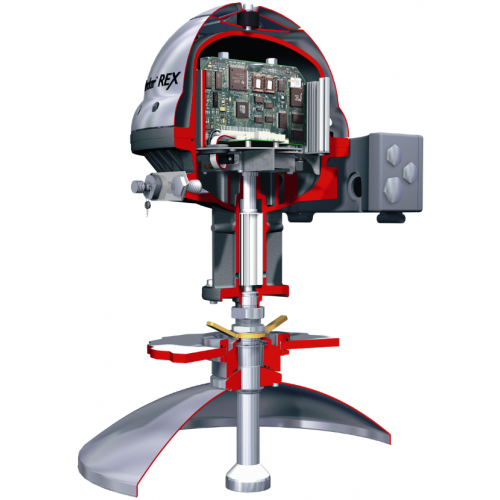

Все уровнемеры TankRadar REX состоят из 2-х частей: электронного блока (TH) и антенны. Электронный блок уровнемера состоит из набора печатных плат, который устанавливается во взрывобезопасной оболочке. Высочайшая точность достигается за счет использования цифрового эталона и термостабилизации электроники.
Антенны могут быть:
конические – устанавливаются на резервуарах со стационарной крышей;
параболические - устанавливаются на резервуарах со стационарной крышей на патрубок ДУ500;
array – для установки в направляющих трубах;
для сжиженных газов.
