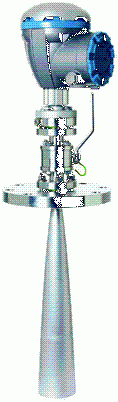

Rosemount 5900S с антенной LPG/LNG

Эта антенна разработана для измерений уровня в резервуарах типа LPG/LNG со сжиженными газами, находящихся под давлением.
Распространение сигнала осуществляются в специальных  направляющих трубах, которые обеспечивают достаточно сильный отраженный от поверхности продукта сигнал, даже при волнении на поверхности и кипении продукта.

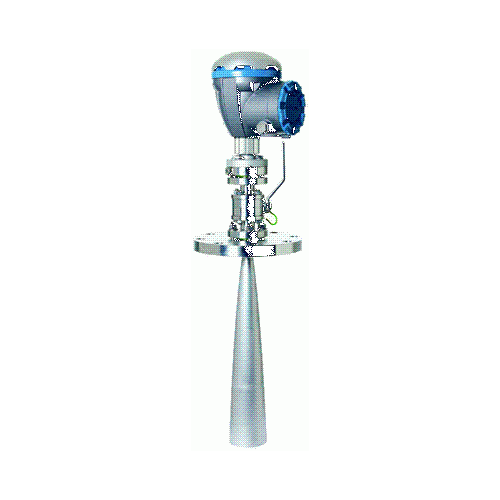

Rosemount 5900S с антенной LPG/LNG - фото - 1
Эта антенна разработана для измерений уровня в резервуарах типа LPG/LNG со сжиженными газами, находящихся под давлением.
Распространение сигнала осуществляются в специальных  направляющих трубах, которые обеспечивают достаточно сильный отраженный от поверхности продукта сигнал, даже при волнении на поверхности и кипении продукта.
  • Характеристики

Эта антенна разработана для измерений уровня в резервуарах типа LPG/LNG со сжиженными газами, находящихся под давлением.
Распространение сигнала осуществляются в специальных  направляющих трубах, которые обеспечивают достаточно сильный отраженный от поверхности продукта сигнал, даже при волнении на поверхности и кипении продукта.

В конструкции антенны используется кварцевое или керамическое уплотнение, обеспечивающее герметичность резервуаров.
В стандартном варианте уровнемер комплектуется огнестойким шаровым краном и датчиком измерения давление газовой фазы продукта.
Показания датчика давления используются для корректировки значения уровня из-за влияния давления паров на скорость электромагнитного излучения.

Запатентованное использование эталонных штырей в направляющей трубе позволяет проводить поверку уровнемера без разгерметизации и вывода резервуара из эксплуатации.

В режиме поверки уровнемер проводит измерение расстояние до этих штырей с последующим сравнением этих данных с данными, введенными в память электронного блока уровнемера при его запуске. По результатам сравнения этих данных может быть проведена повторная настройка уровнемера без вывода резервуара из эксплуатации.
