Назначение
- ведение товарного учета нефти и нефтепродуктов;
- постоянный контроль за состоянием резервуарного парка.
Система TRL/2 обеспечивает:
- измерение уровня, температуры, давления продукта, уровня подтоварной воды;
- сигнализацию: предельных уровней при наливе, утечек продукта при хранении;
- вычисление объема, плотности и массы продукта в резервуаре на основе результатов измерений параметров продукта с погрешностью, удовлетворяющей требованиям ГОСТ 26976.
Межповерочный интервал – 5 лет.
Основой системы являются радарные уровнемеры. На процесс измерения уровня не оказывает влияние состояние газовой среды резервуара, наличие пыли и мелких взвесей, а также сорт продукта: нефть, светлые, темные и вязкие нефтепродукты, сжиженные газы, химические и агрессивные жидкости или гранулированные вещества.
Объем продукта определяется по градуировочной таблице резервуара на основании измерений уровня продукта уровнемером.
Масса продукта вычисляется как произведение объема на плотность, приведенные к одной и той же температуре, минус масса балласта.

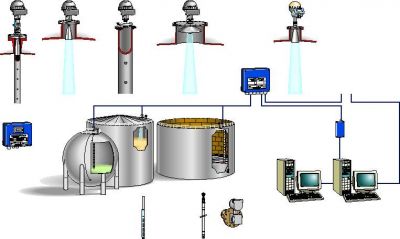

В зависимости от состава оборудования система TRL/2 может иметь три измерительных канала:
- канал измерения уровня продукта с использованием радарных уровнемеров
- канал измерения температуры с использованием многоточечных датчиков температуры
- канал измерения плотности продукта с использованием датчиков давления.
Одноканальная система TRL/2 обычно используется для измерения уровня в резервуарах хранения, реакторах нефтехимического производства и пр.
Двухканальная система TRL/2 (канал измерения уровня и температуры продукта) является базовым вариантом построения системы и наиболее широко используется для коммерческого учета нефти и нефтепродуктов.
Трехканальная система TRL/2 (каналы измерения уровня, температуры и давления) является полностью автоматизированной системой коммерческого учета нефти и нефтепродуктов. В этом случае с базовой комплектацией системы дополнительно используются датчики давления.
Расчет массы продукта производится в реальном масштабе времени с использованием данных об уровне продукта, его средней температуры и его плотности, определяемой на основе показаний датчика гидростатического давления жидкости (продукта), устанавливаемого вблизи дна резервуара
