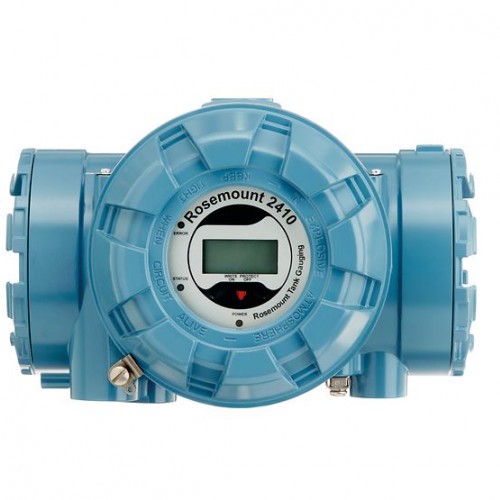

Модуль связи 2410

Модуль связи Rosemount 2410 TankHub в составе системы Raptor обеспечивает сбор данных измерений и информацию о состоянии устройств, подключенных к шине Tankbus.

Модуль связи 2410 обеспечивает питание всех устройств, подключенных к шине Tankbus. Он имеет в своем составе барьер, необходимый для искрозащищенного подключения устройств, и встроенный терминатор.

Модуль 2410 может устанавливаться во взрывоопасной зоне и обеспечивает питание всех полевых устройств, подключенных к нему по искрозащищенной шине Tankbus.

Модуль связи 2410 поставляется в двух модификациях: для одного и нескольких резервуаров. Версия модуля связи для нескольких резервуаров может обеспечить обработку информации до 16 устройств, установленных на 10 резервуарах.

Принцип работы

Данные измерений и информация о статусе устройств по шине Tankbus по первичной шине

поступают на модуль полевых соединений Rosemount FCU 2160. Эти данные хранятся в оперативной памяти модуля FCU2160 и сразу после запроса передаются на рабочую станцию TankMaster или в контроллер системы управления. Модуль связи 2410 TankHub может подключаться непосредственно к рабочей станции TankMaster или к контроллеру системы управления при отсутствии в составе системы модуля FCU2160.
